Dự án tủ điện nước thải TTH Quảng Bình

Tủ điện nước thải đóng vai trò rất lớn trong các hệ thống xử lý nước thải. WeMe với đội ngũ kỹ thuật cao, và luôn mong muốn mang đến giá trị cao và rốt nhất đến khách hàng. Hiểu được tầm quan trọng của tủ điện nước thải WeMe đã tìm tòi thiết kế đáp ứng các tiêu chí: bền, hiện đại, giá cả phải chăng…. Điển hình WeMe đã thiết kế, lắp ráp và hoàn thành lắp đặt tủ điện nước thải tại dự án TTH Quảng Bình và được khách hàng đánh giá rất cao.

Cùng WeMe tìm hiểu rõ hơn về tủ điện nước thải tại dự án TTH Quảng Bình nhé!

Giới thiệu về tủ điện nước thải dự án TTH Quảng Bình

Hệ thống xử lý nước thải tại bệnh viện THH với công suất 300 m3/ngày đêm. Tủ điện có vai trò xử lý các tín hiệu vào/ra của toàn bộ hệ thống và điều khiển các thiết bị chính như bơm nước thải, máy thổi khí, bơm hóa chất… Được trang bị các khâu bảo vệ chính như mất pha, ngược pha, so lệch pha, bảo vệ quá tải, quá dòng điện, phần vỏ kim loại được nối đất an toàn.

Các thiết bị bơm chính của hệ thống xử lý nước thải được điều khiển với hai chế độ bằng tay (MAN) và tự động (AUTO) theo yêu cầu công nghệ. Mỗi thiết bị được điều khiển trên mỗi công tắc độc lập ba vị trí, có đèn báo hoạt động màu xanh (Run) và đèn báo lỗi màu đỏ (Trip).

Các thiết bị chính trong tủ điện nước thải

Bể thu gom

Có hai bơm chìm đặt tại bể, ký hiệu TG A và TG B, công suất 0,8KW – 3P/380V.

Phao thu gom SL- 01 giám sát mức nước trong bể thu gom

Bể điều hòa

Có hai bơm chìm đặt tại bể, ký hiệu ĐH A và ĐH B, công suất 0,8KW – 3P/380V.

Phao điều hòa SL- 02 giám sát mức nước trong bể điều hòa

Bể thiếu khí

Có hai máy khuấy chìm đặt tại bể, ký hiệu MKC A và MKC B, công suất 1,5KW – 3P/380V.

Phao thiếu khí SL- 03 giám sát mức nước trong bể thiếu khí

Bể hiếu khí

Có hai máy thổi khí đặt tại bể, ký hiệu MTK A và MTK B, công suất 11Kw – 3P/380V.

Bể lắng

Có hai bơm bùn đặt tại bể, ký hiệu BB1 và BB2, công suất 1,1KW – 3P/380V.

Phao bể lắng SL- 04 giám sát mức nước trong bể lắng

Hệ thống hóa chất

Có một bơm định lượng và một máy khuấy trộn đặt tại bể, ký hiệu bơm định lượng là B-ĐL và máy khuấy là MK, công suất bơm định lượng 0,4KW – 3P/380V và máy khuấy là 0,18KW – 3P/380V

Bể chứa sau xử lý

Có hai bơm chìm đặt tại bể, ký hiệu B-SXL1 và B-SXL2, công suất 1,1KW – 3P/380V.

Phao bể lắng SL- 05 giám sát mức nước trong bể lắng

Báo động

Có một phao chống tràn báo động đặt tại bể thu gom để cảnh báo bể thu gom bị tràn.

Ký hiệu phao CT-BĐ: SL-06

Nguyên lý làm việc của tủ điện nước thải

• Hai bơm thu gom TG A/B hoạt động luân phiên nhau  theo thời gian và theo phao SL-01. Khi bơm A bị sự cố thì bơm B chạy và ngược lại.
• Hai bơm điều hòa ĐH A/B hoạt động luân phiên nhau  theo thời gian và theo phao SL-02. Khi bơm A bị sự cố thì bơm B chạy và ngược lại.
• Hai Máy khuấy chìm A/B hoạt động luân phiên nhau  theo thời gian và theo phao SL-03. Khi máy A bị sự cố thì máy B chạy và ngược lại.
• Hai máy thổi khí MTK A/B hoạt động luân phiên nhau  theo thời gian. Khi MTK A bị sự cố thì MTK B chạy và ngược lại.
• Hai bơm bùn BB 1/2 hoạt động luân phiên nhau  theo thời gian và theo phao SL-04. Khi bơm A bị sự cố thì bơm B chạy và ngược lại.
• Bơm định lượng B-ĐL hoạt động theo phao SL-02. Máy khuấy trộn hoạt động với một chế độ ON/OFF.
• Hai bơm chìm bể chứa sau xử lý B-SXL 1/2 hoạt động luân phiên nhau  theo thời gian và theo phao SL-05. Khi bơm 1 bị sự cố thì bơm 2 chạy và ngược lại.
• Phao báo động SL-06 phát cảnh báo qua  chuông khi mức nước tại bể thu gom bị tràn.

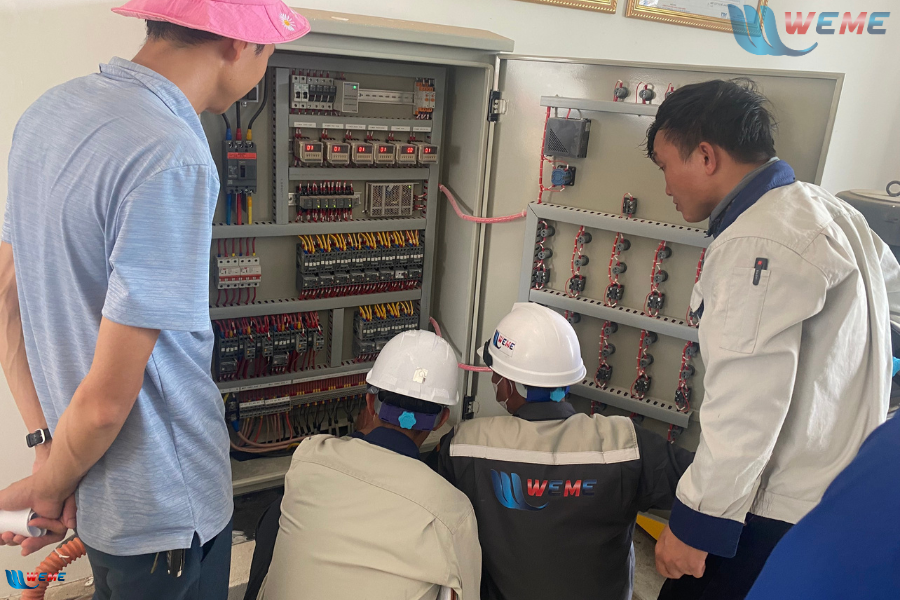

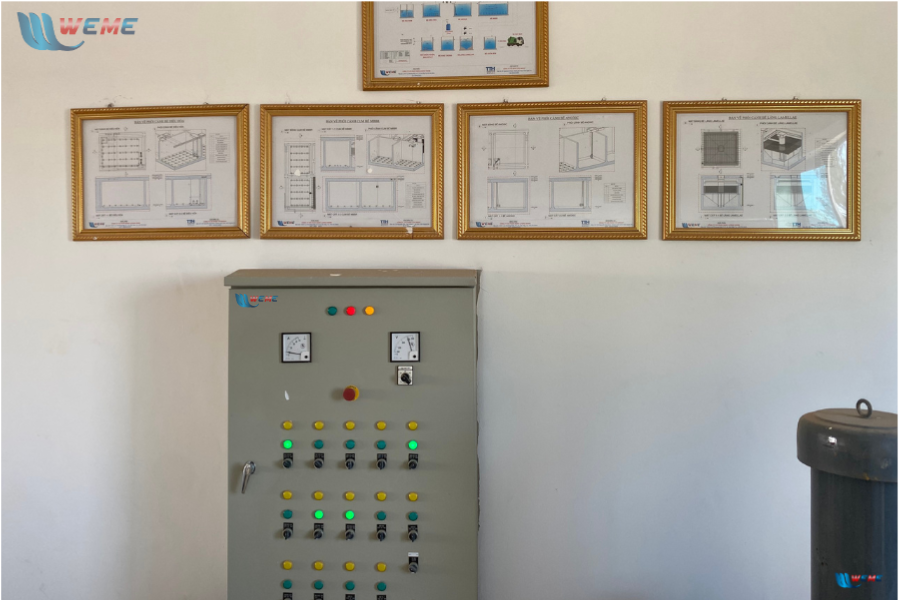

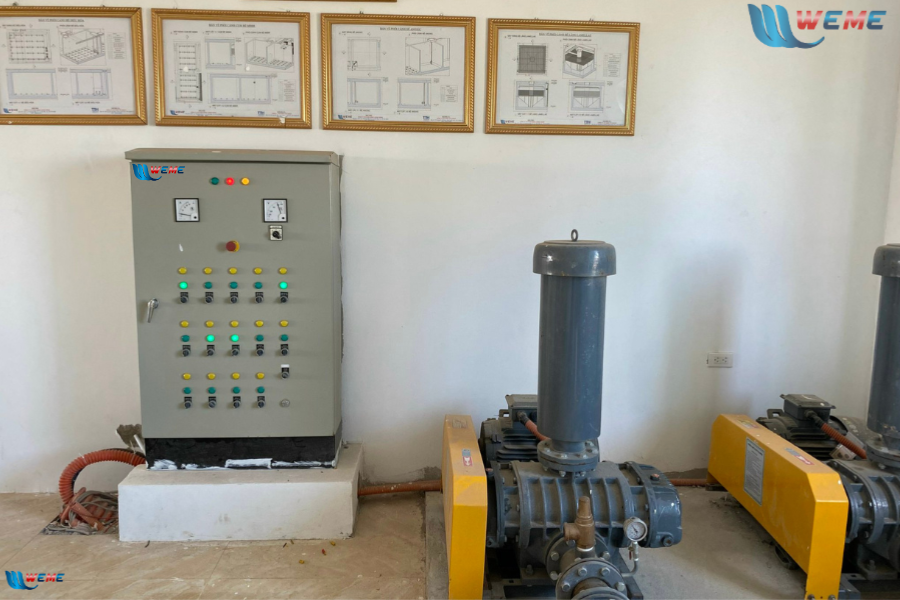

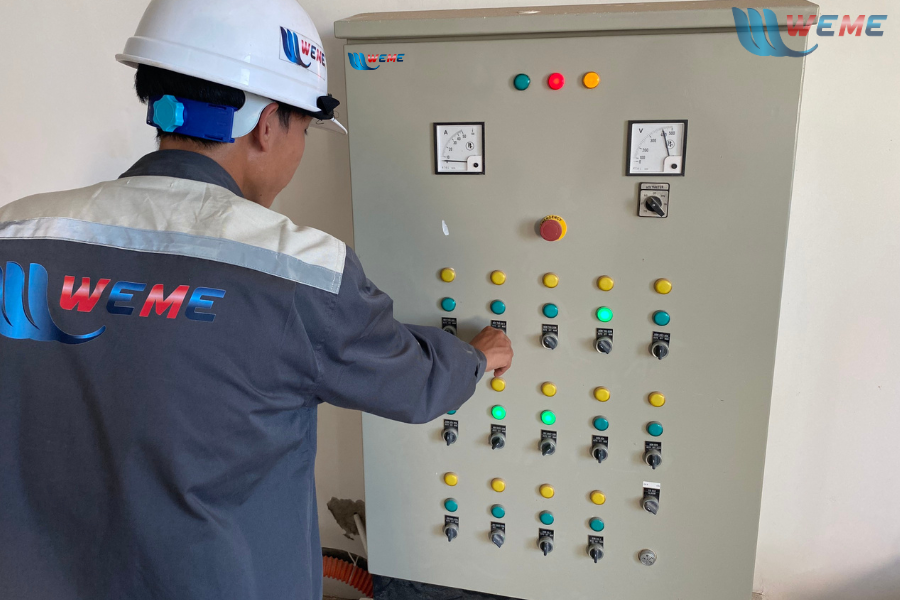

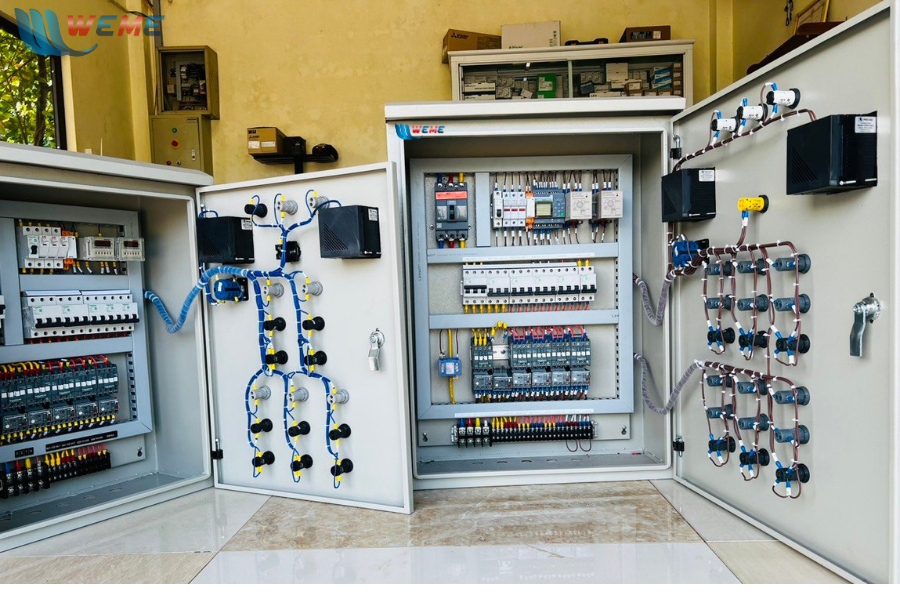

Một số hình ảnh thi công tủ điện nước thải tại dự án

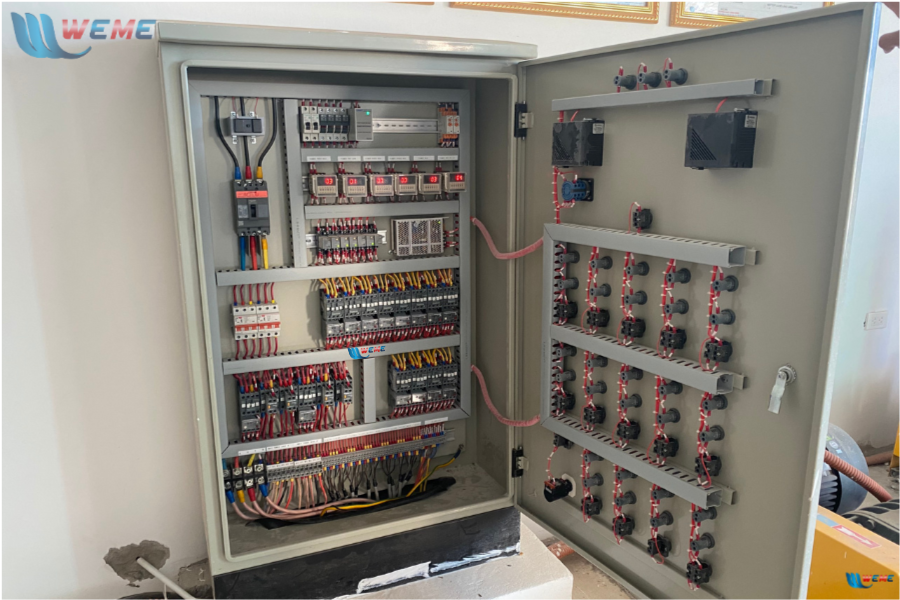

Tủ điện xử lý nước thải tại bệnh viện TTH được thiết kế theo thông số kỹ thuật và nguyên lý hoạt động, từ đó tính chọn được các khí cụ điện như MCCB 3 pha, MCB, contactor, rơ le nhiệt, rơ le trung gian… Tủ điện có kích thước H1200 x W800 x D300, tôn dày 1,5mm sơn tĩnh điện màu RAL 7030, tự đứng một lớp cánh, panel. Các thiết bị chính của hãng Schneider Electric, thiết bị phụ của Select, Hanyoung, Precise…

Chế độ kiểm tra, bảo hành bảo trì sau khi bàn giao tủ điện xử lý nước thải tại dự án TTH Quảng Bình

Rất nhiều chi nhánh được bố trí tại các tỉnh thành nên vấn đề bảo hành bảo trì tủ điện nước thải của WeMe luôn được chú trọng. Khi xảy ra sự cố, CĐT yêu cầu hỗ trợ WeMe sẽ có mặt ngay lập tức để hỗ trợ xử lý

Định kỳ hàng quý WeMe sẽ có đợt kiểm tra tổng quát lại tủ điện nước thải, đảm bảo hoạt động cho dự án không bị dán đoạn hoặc gây ảnh hưởng đến hệ thống xử lý nước thải.

Để được tư vấn, hỗ trợ thiết kế, báo giá vui lòng liên hệ WeMe. Xin chân thành cảm ơn!
