Hướng dẫn lắp đặt tháp làm thoáng cao tải

Phương pháp khử sắt trong nước hiện nay có thể được chia làm 2 phương pháp chủ yếu là: phương pháp làm thoáng và phương pháp sử dụng hóa chất. Phương pháp làm thoáng đặc biệt là tháp làm thoáng cao tải thường được áp dụng rộng rãi hơn trong các công nghệ xử lý nước hiện nay vì những ưu điểm mà phương pháp mang lại như: có thể khử sắt ra khỏi nguồn nước nhanh, hạn chế quá trình lắng đọng, tiết kiệm diện tích xây dựng, thiết kế tinh tế nhỏ gọn, linh hoạt di chuyển khi cần thiết, thi công lắp đặt nhanh gọn.

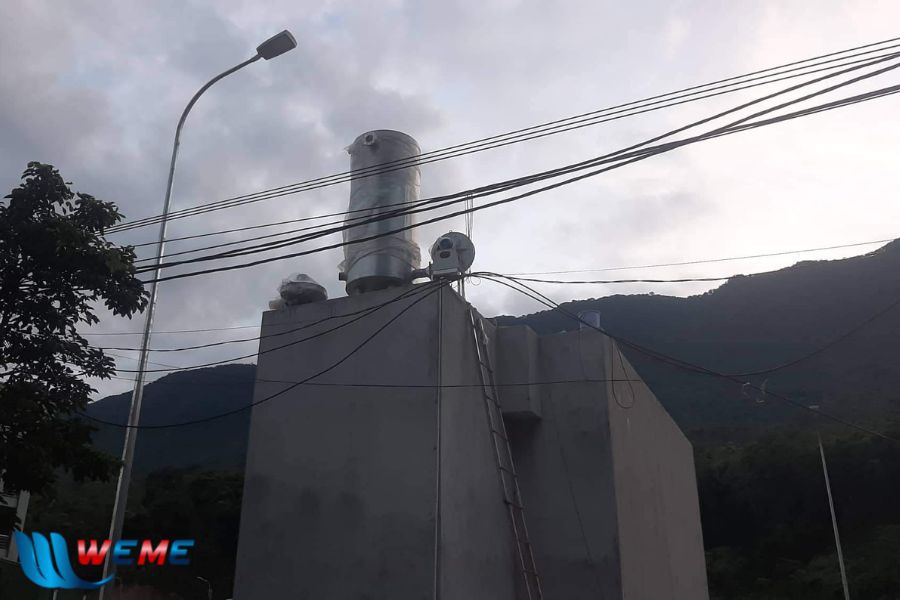

Giới thiệu tháp làm thoáng cao tải

Trong nước tự nhiên, kể cả nước mặt và nước ngầm đều chứa sắt. Hàm lượng và dạng tồn tại của sắt trong nước tùy thuộc vào từng loại nguồn nước, điều kiện môi trường và nguồn gốc hình thành của chúng. Trong nước mặt, sắt thường tồn tại dưới dạng hợp chất Fe³⁺, thường không tan và ở dạng huyền phù. Hàm lượng sắt trong nước mặt thường không lớn. Trong nước ngầm, sắt tồn tại chủ yếu dưới dạng Fe²⁺ là thành phần của các muối hòa tan. Hàm lượng sắt trong nước ngầm thường cao và phân bố không đồng đều.

Nước có hàm lượng sắt cao thường sẽ có mùi tanh, nhiều cặn bẩn màu vàng, gây ảnh hưởng trực tiếp đến chất lượng nguồn nước sử dụng trong sinh hoạt và sản xuất. Vì vậy, khử sắt là một phần rất quan trọng trong công nghệ xử lý nước sạch cấp cho sinh hoạt và sản xuất.

Tháp làm thoáng cao tải hiện nay thường được chế tạo bằng vật liệu thép hoặc inox. Cấu tạo tháp làm thoáng cao tải có thể được chia thành các thành phần chính:

• Hệ thống phân phối nước: thường có dạng cấu tạo hệ thống ống hình xương cá. Các ống nhánh được khoan nghiên lỗ 45^o ở phía dưới với đường kính d = 10 – 20mm.
• Lớp vật liệu tiếp xúc: có thể sử dụng các thanh thép có chiều rộng 200mm dày 10mm đặt cách nhau 50mm tạo thành 1 lớp. Các lớp được lắp đặt vuông góc với nhau. Lớp vật liệu tiếp xúc được đặt trên sàn đỡ có khe hở để thu nước xuống phía dưới.
• Sàn thu nước có xi phông: nước xuống sàn thu nước trước khi xuống bể lắng phải tiếp xúc qua xi phông. Mục đích không cho không khí của quạt gió vào ống dẫn nước mà chỉ đi từ dưới lên trên thùng quạt gió. Chiều cao ngăn thu nước lấy phụ thuộc vào các loại ống bố trí nhưng không được nhỏ hơn 0,5m.
• Quạt gió: có nhiệm vụ đưa không khí từ dưới lên trên ngược chiều với chiều rơi của nước. Lượng không khí cấp vào lấy bằng 10m³/1m³ nước. Áp lực cần thiết của quạt gió phải lớn hơn tổng tổn thất áp lực của luồng không khí đi qua quạt gió.

Tháp làm thoáng cao tải có thể áp dụng cho nhiều công trình xử lý nước cấp, đặc biệt là cho các trạm xử lý có công suất vừa và lớn có hàm lượng sắt cao. Tháp làm thoáng cao tải khử hàm lượng sắt có trong nước vẫn áp dụng theo phương pháp làm thoáng của các công trình làm thoáng khử sắt trong nước khác. Thực chất, quá trình khử sắt bằng phương pháp làm thoáng là phương pháp làm giàu oxy cho nước, tạo điều kiện để Fe²⁺ oxi hóa thành Fe³⁺. Sau đó, Fe³⁺ thực hiện quá trình thủy phân để tạo thành hợp chất ít hòa tan Fe(OH)₃, rồi dùng công nghệ lọc để giữ lại. Sau khi làm thoáng bằng phương pháp làm thoáng cao tải, quá trình oxi hóa Fe²⁺ và thủy phân Fe³⁺ xảy ra trong môi trường tự do. Tốc độ của phản ứng oxi hóa được biểu thị theo phương trình Just:

v = d[Fe²⁺]/dt = ([Fe²⁺] x [O₂]/[H⁺]2) x K

Trong đó:

• d[Fe²⁺]/dt : sự biến thiên nồng độ [Fe²⁺] theo thời gian
• [Fe²⁺], [O₂], [H⁺] : nồng độ các ion Fe²⁺, H⁺ và oxy hòa tan trong nước
• K: hằng số tốc độ phản ứng, phụ thuộc vào nhiệt độ và chất xúc tác

Theo phương trình Just, tốc độ oxi hóa Fe²⁺ tỉ lệ thuận với nồng độ của Fe²⁺ và O₂, tỉ lệ nghịch với nồng độ của H⁺. Quá trình chuyển hóa Fe²⁺ thành Fe³⁺ phụ thuộc rất nhiều yếu tố: pH, nồng độ O₂, hàm lượng sắt của nước, CO₂, độ kiềm của nước, nhiệt độ và thời gian phản ứng. Vì thế nên tùy vào đặc tính của từng công trình mà chúng tôi sẽ đưa ra các thiết kế hợp lý tối ưu nhất cho từng loại công trình.

Ưu điểm của tháp làm thoáng cao tải của WeMe

• Thiết bị được sản xuất bằng inox 304 có độ bền cao;
• Oxi hóa Fe²⁺ cần xử lý trong nước nhanh, hạn chế quá trình lắng đọng;
• Vượt trội về khả năng hòa tan không khí vào nước so với các phương pháp làm thoáng thông thường như giàn phun mưa;
• Diện tích xây dựng được tối ưu hóa hoàn toàn, không chiếm diện tích lớn và có thể di chuyển khi cần thiết;
• Thiết kế nhỏ gọn nhưng vẫn đảm bảo đầy đủ các tính năng của tháp;
• Hiệu quả xử lý cao, chi phí đầu tư ưu đãi;
• Dễ dàng thi công lắp đặt và bảo trì bảo dưỡng.

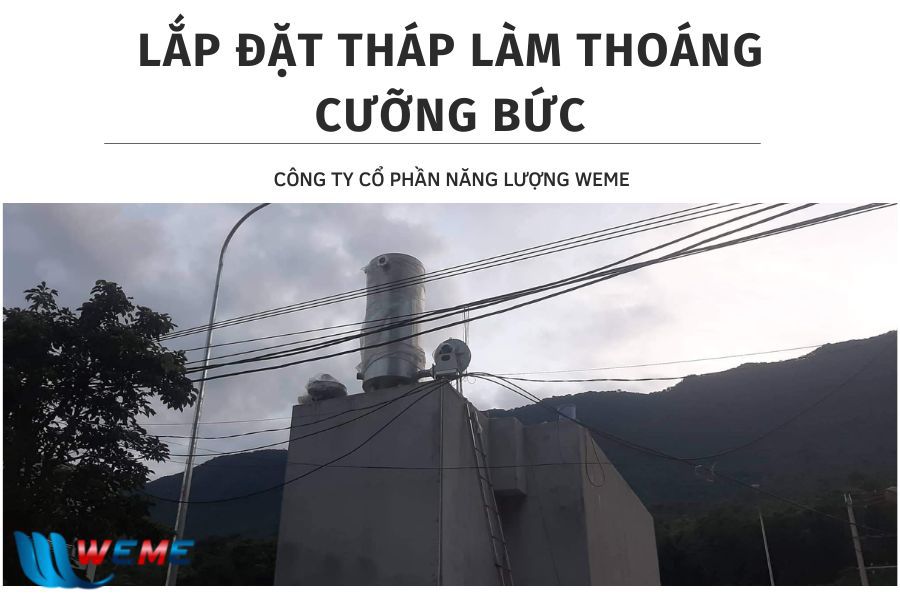

Quy trình hướng dẫn lắp đặt tháp làm thoáng cao tải và các lưu ý

Quy trình lắp đặt tháp làm thoáng cao tải cho các công nghệ xử lý nước được chia thành từng bước thực hiện như sau:

Bước 1: Gia công tháp

Tháp làm thoáng trước khi gia công sẽ được các kỹ sư của WeMe lên phương án tính toán và đưa ra bản vẽ thiết kế, gia công cụ thể cho từng tháp phù hợp với đặc tính nguồn nước cần xử lý theo dự án. Tháp sẽ được gia công tại xưởng sản xuất đúng theo kích thước tính toán và bản vẽ thiết kế đã được đưa ra.

Bước 2: Chuẩn bị các chi tiết chính và vật tư kèm theo để lắp đặt tháp

Các chi tiết chính của tháp làm thoáng cao tải bao gồm:

• Thân tháp làm thoáng: đã được gia công chế tạo phù hợp với yêu cầu xử lý
• Quạt làm thoáng: thiết bị chính cung cấp oxi cho quá trình làm thoáng
• Ống dẫn nước
• Hệ thống phân phối nước: ống khuấy trộn

Các vật tư dùng trong thi công lắp đặt tháp làm thoáng cao tải:

• Máy hàn
• Máy cắt, lưỡi cắt ống
• Máy đục
• Thiết bị gia công cơ khí: cờ lê, mỏ lết, …
• Thiết bị bảo hộ lao động
• Thiết bị dùng để gia công ống dẫn nước: ren ngoài, đầu nối HDPE

Bước 3: Vận chuyển vật tư đến công trình thi công lắp đặt dự án

Tháp làm thoáng cao tải sau khi được gia công hoàn thiện theo như thiết kế được lên sẵn sẽ được vận chuyển đến công trình thi công. Vận chuyển tháp làm thoáng đến công trình thì tùy vào trọng lượng và kích thước của tháp WeMe sẽ lên phương án vận chuyển thích hợp để cẩu tháp lên xe và vận chuyển đến công trình.

Lưu ý quan trọng khi vận chuyển tháp làm thoáng đến công trình thi công là phải cố định cân bằng tháp chắc chắn trên phương tiện vận chuyển bằng cách cân bằng các góc, tránh để thân tháp bị nghiêng sẽ gây nguy hiểm trong quá trình vận chuyển tháp.

Bước 4: Xác định vị trí đặt tháp và cố định tháp vào vị trí

Vị trí đặt tháp làm thoáng cao tải vào trong công trình xử lý nước cấp sẽ được các kỹ sư bên chúng tôi xem xét, đo đạc ngay trong quá trình thu thập thông tin thiết kế tháp. Tháp làm thoáng sau khi được vận chuyển đến địa điểm công trình sẽ được các kỹ sư hướng dẫn để đặt đúng vào vị trí được lên phương án trước đó. Phương pháp lắp đặt sẽ được giám sát và chỉ đạo cụ thể tại công trình.

Bước 5: Lắp đặt quạt làm thoáng

Tháp sau khi được lắp đặt cố định vào trị trí trên công trình, chúng ta sẽ tiến hành lắp đặt quạt làm thoáng.

Lưu ý: Số lượng và công suất của quạt làm thoáng sẽ được lên phương án dựa theo thông số thiết kế phù hợp với nhu cầu xử lý nước cấp của từng dự án.

Bước 6: Lắp đặt hệ thống dẫn nước vào tháp làm thoáng

Hệ thống dẫn nước sẽ được đo đạc dựa theo thông số trước đó khi đưa ra phương án thiết kế. Hệ thống dẫn nước sẽ được lắp đặt vào hệ thống phân phối nước được thiết kế ở trên tháp để dẫn nước cần xử lý vào bên trong tháp

Bước 7: Lắp ống khuấy trộn

Ống khuấy trộn được thiết kế với chiều dài 1m, ống sẽ được liên kết với một đầu nước ra bên dưới đáy tháp.

Lưu ý: tại vị trí ống khuấy trộn sẽ có đường châm hóa chất PAC nhằm mục đích hỗ trợ cho công đoạn xử lý tiếp theo trong công nghệ xử lý nước tại công trình thi công.
